Les différentes technologies de panneaux solaires thermiques : les capteurs plans, les capteurs sous vide, les capteurs hybrides

Les panneaux solaires thermiques représentent une solution écologiquement responsable permettant de produire de l’eau chaude sanitaire et du chauffage en exploitant l’énergie solaire. L’adoption de cette source d’énergie renouvelable offre la possibilité de réaliser jusqu’à 40 % d’économies. Cependant, le choix des capteurs thermiques est crucial lors de l’installation des panneaux solaires, car tous ne répondent pas aux mêmes besoins.

Parmi les technologies disponibles sur le marché, nous distinguons trois principales catégories de capteurs thermiques : les capteurs plans vitrés, les capteurs tubes vitrés sous vide et les capteurs hybrides. Chacun de ces systèmes présente ses particularités et ses avantages pour répondre au mieux à vos projets. Découvrez les détails dans cet article !

Type de Capteur	🔥 Utilisation	⚙️ Technologie	💰 Coût approximatif (1 m²)
Capteurs tubes vitrés sous vide	Eau chaude, chauffage >50°C	Tubes en verre avec vide d’air	Variable
Capteurs plans vitrés	Eau chaude, chauffage, piscine	Boîte plate avec vitrage en verre trempé	~400 €
Capteurs hybrides	Électricité, eau chaude, chauffage	Combinaison PV-T	Variable

Les capteurs tubes vitrés sous vide

Ce capteur thermique est constitué d’une série de tubes transparents en verre, d’un diamètre compris entre 5 et 15 cm. Chaque tube renferme une mince plaque métallique noire, également appelée ailette, qui absorbe l’énergie solaire grâce à un revêtement sélectif. Cela réduit la réflexion du rayonnement solaire. De plus, pour minimiser les pertes de chaleur, un vide d’air est créé à l’intérieur de chaque tube, avec une pression inférieure à 0,001 Pa.

Les capteurs tubes vitrés sous vide conviennent parfaitement pour le chauffage de l’eau chaude sanitaire. Toutefois, leur performance ne se démarque pas significativement de celle des capteurs plans vitrés lorsque la température de l’eau produite est de 50°C. Le choix judicieux de ce type de capteur s’impose donc lorsque les capteurs plans vitrés perdent en efficacité, ce qui se produit lorsque la température utile excède 50°C et que la température extérieure est inférieure à 5°C.

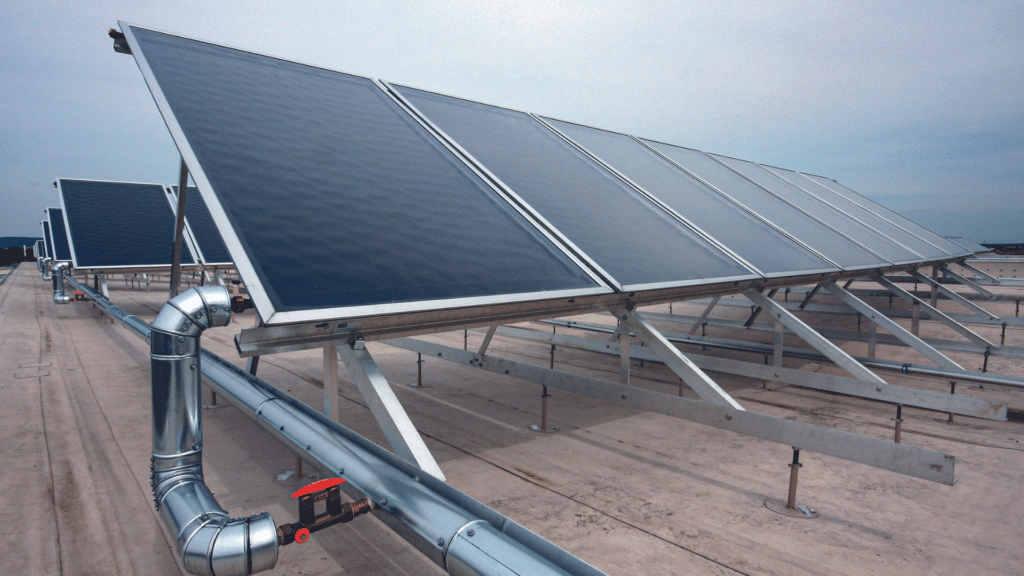

Les capteurs plans vitrés

Le capteur plan vitré est la technologie la plus répandue et polyvalente parmi les panneaux solaires thermiques. Il se compose d’une boîte plate munie d’un vitrage en verre trempé servant de couvercle. À l’intérieur, on trouve plusieurs éléments superposés : un isolant thermique résistant aux fortes températures (généralement de la laine de roche), une plaque métallique noire qui absorbe l’énergie solaire grâce à un revêtement sélectif, ainsi que des tubes en cuivre parcourus par un liquide qui récupère l’énergie accumulée par la plaque absorbante.

Ces capteurs peuvent être utilisés pour différentes applications :

• Chauffage de l’eau chaude sanitaire : environ 1 m² de capteur par personne avec 1 m² supplémentaire pour couvrir 50 à 70 % des besoins d’eau chaude sanitaire pour une famille de 4 personnes ;
• Chauffage de l’eau et de la maison : environ 10 % de la surface à chauffer pour couvrir 30 à 60 % des besoins ;
• Chauffage de la maison et de la piscine.

Ces capteurs offrent le meilleur rendement annuel pour la production d’eau chaude et/ou de chauffage. Leur installation doit être réalisée par un professionnel qualifié, et le prix d’1 mètre carré de capteur est d’environ 400 €.

Les avantages des capteurs plans reposent sur leur coût relativement faible, leur fiabilité et leur durabilité. Ils conviennent particulièrement aux applications domestiques. Cependant, leur efficacité peut être limitée par rapport aux autres technologies, en particulier par temps froid ou nuageux.

« Les capteurs plans vitrés sont un exemple brillant de l’innovation technologique, offrant une manière élégante de tirer parti de l’énergie solaire sans compromettre l’esthétique des bâtiments et des appareils. »

Selon un expert en développement durable

Les capteurs hybrides

Les capteurs thermiques hybrides combinent la production d’eau chaude et d’électricité de manière simultanée. Aussi appelés capteurs hybrides PV-T (photovoltaïque et thermique), ils utilisent à la fois l’énergie solaire pour générer de l’électricité et de la chaleur. Ces capteurs offrent ainsi un appoint en chauffage, de l’eau chaude sanitaire et de l’électricité en simultané.

Le capteur hybride fonctionne de la manière suivante : pendant qu’il produit de l’électricité grâce aux cellules photovoltaïques exposées au rayonnement solaire, la couche inférieure du capteur récupère la chaleur du soleil grâce à des capteurs solaires thermiques. Un fluide caloporteur circule dans la couche inférieure, permettant à la fois de récupérer la chaleur et de refroidir le module photovoltaïque pour améliorer ses performances.

L’avantage des capteurs hybrides PV-T réside dans leur caractère non polluant, puisqu’ils exploitent une source d’énergie gratuite et illimitée : le soleil. Ce système silencieux nécessite peu d’entretien et est particulièrement adapté aux petites toitures. Sa durée de vie dépassant les 20 ans en fait un investissement rentable. Cependant, il convient de noter que ces technologies innovantes sont encore moins matures que les systèmes traditionnels, tant en termes de performances que de fiabilité dans le temps.

Comment choisir ses capteurs thermiques ?

En tenant compte de ces conseils, vous serez en mesure de faire un choix éclairé et d’opter pour la technologie de capteurs thermiques la plus adaptée à votre projet.
