La distance entre les panneaux solaires et le compteur : ce que vous devez savoir

Le compteur électrique est requis lorsque vous installez un équipement solaire dans votre maison, votre local ou autre bâtiment. La mise en place de cet élément du système doit respecter certaines conditions. Vous devez connaître la distance appropriée à mettre entre les panneaux et le compteur. Nous vous en disons plus sur le sujet et nous vous donnons les détails sur l’installation d’un compteur électrique.

Qu’est-ce qu’un compteur électrique ?

Le compteur est un appareil qui se présente sous forme de boîtier. Dans un réseau électrique, son rôle est de mesurer la quantité d’énergie consommée par un foyer ou une entreprise. Vous retrouverez divers types de compteurs électriques à installer dans votre réseau. Parmi les modèles disponibles et compatibles avec les panneaux solaires, nous comptons le compteur :

• Simple ou mono-horaire ;
• Bi-horaire ;
• Double-flux ou compteur bidirectionnel ;
• Intelligent ou compteur numérique.

La plupart du temps, le compteur mono-horaire se montre plus adapté pour être installé avec les panneaux solaires. Avec ce dispositif, le calcul de l’énergie consommée est plus facile à réaliser.

Comment choisir un compteur pour votre installation solaire ?

Choisir un compteur qui convient au reste du système est important pour assurer le bon fonctionnement de l’équipement. Lorsque vous sélectionnez votre type de compteur, prenez en considération divers points comme :

• Frais de déplacement ;
• Prix d’achat ;
• Coût de l’électricité ;
• Habitude de consommation ;
• Localisation géographique…

Le compteur Linky avec les panneaux solaires : est-il obligatoire ?

Entre compteur électromécanique, compteur électronique et compteur Linky, ce dernier est le plus adapté pour mesurer l’électricité produite par des modules solaires. C’est un compteur bidirectionnel, mais aussi un appareil connecté, ce qui le rend très pratique. Dans l’éventualité où vous désirez revendre une partie ou la totalité de votre production, son installation est obligatoire.

Quels sont les avantages du compteur Linky ?

Le compteur Linky présente plusieurs avantages pour vous et votre installation solaire. Pour commencer, il permet d’économiser sur l’installation de vos modules PV. De fait, il permet d’effectuer les relevés à distance, ce qui vous dispense de faire venir des techniciens à votre domicile. D’autant plus qu’en optant pour une autoconsommation avec vente de surplus, vous ne payez pas les frais de raccordement. Seul bémol : vous devez tout de même déclarer et facturer votre surplus tous les ans. Aussi, ces avantages ne sont pas valables si vous optez pour la vente totale. Dans ce cas, vous serez obligés d’installer deux compteurs Linky.

Avec ce type de compteur, vous améliorez votre consommation et minimisez vos dépenses en électricité. Les données sont toujours précises et vous pouvez les consulter en ligne. Cela vous permet de surveiller vous-même votre consommation d’énergie et d’obtenir des solutions sur mesure. Détecter les baisses de production, les pannes et autres anomalies est aussi plus facile avec le compteur Linky.

Quelle distance respecter entre un compteur et les panneaux solaires ?

Respecter un écart raisonnable entre les éléments de votre réseau électrique permet de les sécuriser. La distance ne doit pas être trop importante afin d’éviter les déperditions d’énergie qui risquent de coûter cher. Quelle est la distance à mettre entre les panneaux solaires et le compteur électrique ? Pour le savoir, vous devez connaître celle entre les modules et l’onduleur, puis entre l’onduleur et le compteur.

Quelle distance entre le module solaire et l’onduleur ?

Le courant électrique produit par les panneaux solaires ne peut être utilisé dans l’immédiat par les appareils de la maison. C’est un courant continu qui doit d’abord être converti en courant alternatif et c’est l’onduleur qui s’en charge. Celui-ci est par conséquent un élément crucial de l’installation, choisissez son emplacement avec soin. Il doit être facile d’accès et doit se placer à une distance de 15 mètres des panneaux tout au plus. Dans l’idéal, la distance doit même être inférieure à 10 mètres. Cela vous permet d’éviter les pertes inutiles. Gardez-le à l’abri de la chaleur, de la saleté, des forts ensoleillements et de l’humidité.

La distance entre l’onduleur et le compteur

Le compteur électrique est en charge de mesurer la consommation des utilisateurs. Il s’installe à l’intérieur comme à l’extérieur et peut se placer à proximité de l’onduleur. La seule condition est qu’il soit reste accessible pour faciliter les manipulations.

Quel emplacement choisir pour votre compteur électrique ?

Le compteur électrique se place n’importe où dans votre logement ou dehors. L’emplacement choisi doit être dépourvu de poussière et d’humidité. Les meilleurs endroits et aussi les plus choisis pour son installation sont :

• Garage ;
• Palier ;
• Sous-sol ;
• Escalier ;
• Entrée du logement.

De manière générale, l’Enedis choisit l’emplacement des compteurs électriques. Sinon, demandez l’avis de votre électricien pour qu’il vous donne des conseils tout en respectant la norme NFC 15-100.

Branchement des panneaux et du compteur : quid du câblage ?

Le câblage représente une partie cruciale dans la mise en place d’un système photovoltaïque. Vous devez bien faire voter choix pour ne pas souffrir de déperditions et de chutes de tension. Sur le marché, vous retrouverez des câbles faits en cuivre multibrin étamé. Ce sont les plus adaptés et ceux avec un rapport qualité/prix satisfaisant.

Outre le type de câble, leur longueur importe tout autant et c’est d’ailleurs un aspect essentiel. Le câble solaire ne doit être ni trop long ni trop court. Un mauvais choix de la longueur engendre divers dysfonctionnements à l’instar d’une surchauffe du système. Voici les tips d’Azaneo pour connaître la bonne longueur des câbles pour votre installation solaire :

• Considérez la distance entre les appareils qui composent l’équipement ;
• Prenez en compte la tension du courant acheminé ;
• Tenez compte de l’intensité du courant produit.

Quelle est la section idéale pour votre câble solaire ? La majeure partie des installations utilisent des fils avec une section de 4 à 6 mm². Cependant, elle varie selon l’intensité du courant ainsi que la distance entre les éléments à connecter. Dans certains cas, vous pourriez avoir besoin d’un câblage dont la section est de 10 mm².

Afin d’optimiser la connexion au cours du raccordement, équipez vos câbles solaires de connecteurs. Attention toutefois : ces derniers doivent être de qualité supérieure, de préférence comme le connecteur MC4. Ils doivent offrir une bonne résistance face aux :

• Intempéries ;
• Rayons UV ;
• Températures extrêmes.

En ce qui concerne le type de montage, vous avez le choix entre monter vos panneaux en série ou en parallèle.

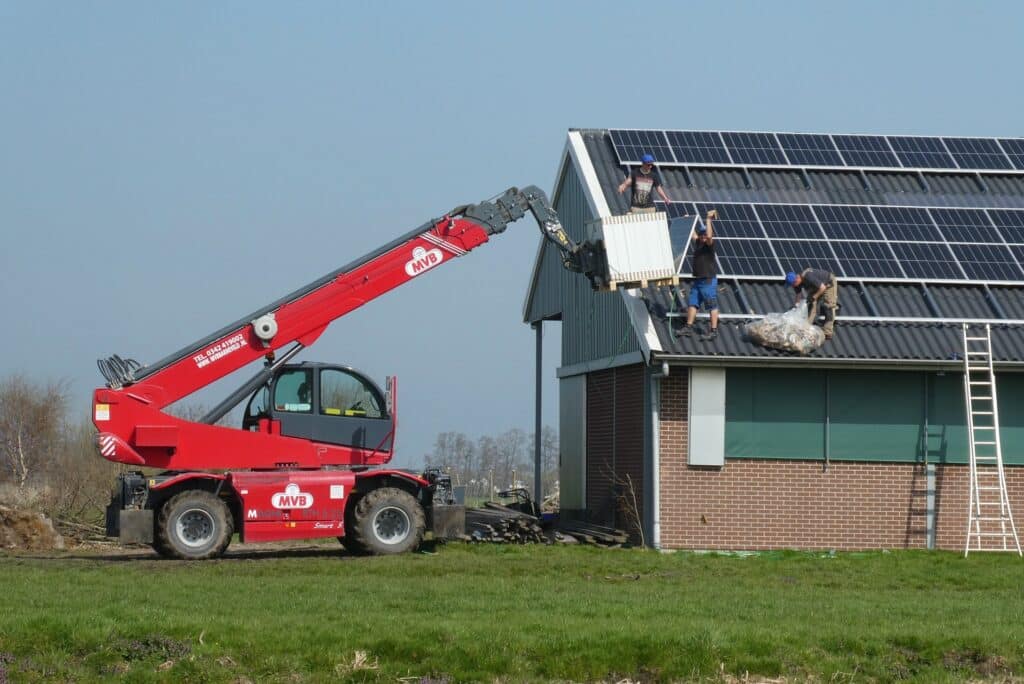

Raccordement d’une installation avec panneaux solaires : les étapes

Vous souhaitez installer un système de production d’énergie solaire dans un bâtiment spécifique ? Pour ce faire, vous devez vous équiper d’un compteur et vous aurez besoin de raccorder votre installation au réseau. Ce raccordement implique de passer par les étapes suivantes :

• Effectuez une demande de raccordement auprès d’Enedis, par courrier ou en ligne ;
• Obtenez une Proposition De Raccordement de la part d’Enedis ;
• Commencez les travaux : certaines opérations sont prises en charge par Enedis, à l’instar de l’installation d’un compteur Linky ;
• Mettez votre équipement en service : rendez-vous sur la plateforme Enedis-Connect pour fournir les derniers documents requis.

Après avoir réalisé cette dernière étape, patientez entre 10 à 15 jours avant la mise en service de votre équipement. Ces démarches concernent les installations avec panneaux solaires en autoconsommation avec revente de surplus. Si vous prévoyez de passer en autoconsommation totale sans injection, vous n’avez pas besoin de vous raccorder au réseau. Cela dit, vous êtes tenu d’en informer Enedis et d’établir une Convention d’Auto-Consommation Sans Injection.

Besoin d’aide pour choisir la distance entre vos panneaux solaires et votre compteur électrique ? Désirez-vous bénéficier d’une installation rapide et effectuée dans le respect des normes en vigueur ? Sollicitez l’aide d’un technicien spécialisé en photovoltaïque. Il vous aide à concevoir un plan personnalisé et à planifier les travaux pour qu’ils se réalisent dans les meilleures conditions. En faisant intervenir un professionnel certifié RGE, vous bénéficierez en même temps des aides financières de l’État.
