Kit de fixation EasyWest : une solution optimale pour vos panneaux solaires sur toiture plate

Le kit de fixation EasyWest pour panneaux solaires sur toiture plate est une solution innovante et pratique pour installer des systèmes photovoltaïques. Depuis plus de dix ans, Sun Ballast facilite le travail des planificateurs et des installateurs en proposant des structures simples. Ils sont surtout rapides à monter et durables. En optimisant l’orientation Est-Ouest des panneaux, ce kit permet une absorption maximale de la lumière du soleil tout au long de la journée. Il augmente ainsi l’efficacité énergétique. Décortiquons les caractéristiques, les bénéfices et les étapes d’installation de ce kit, afin de vous aider à comprendre pourquoi il pourrait être le choix optimal pour vos besoins en énergie solaire.

Critère	Caractéristiques	Avantages
🔧 Matériaux	Béton préfabriqué non armé avec tige de fer	Robustesse, durabilité, résistance aux intempéries
📏 Dimensions	Variantes de ballasts avec poids de 28 kg	Stabilité et maniabilité
🌞 Inclinaison	Angle de 10°	Optimisation de l’exposition solaire
🛠️ Installation	Sans perçage, compatibilité universelle	Facilité et rapidité d’installation, préservation de la toiture
⚡ Compatibilité	Avec divers types de surfaces et panneaux	Adaptabilité et flexibilité
🌬️ Résistance	Assemblage en grille pour stabilité au vent	Réduction des risques de déplacement

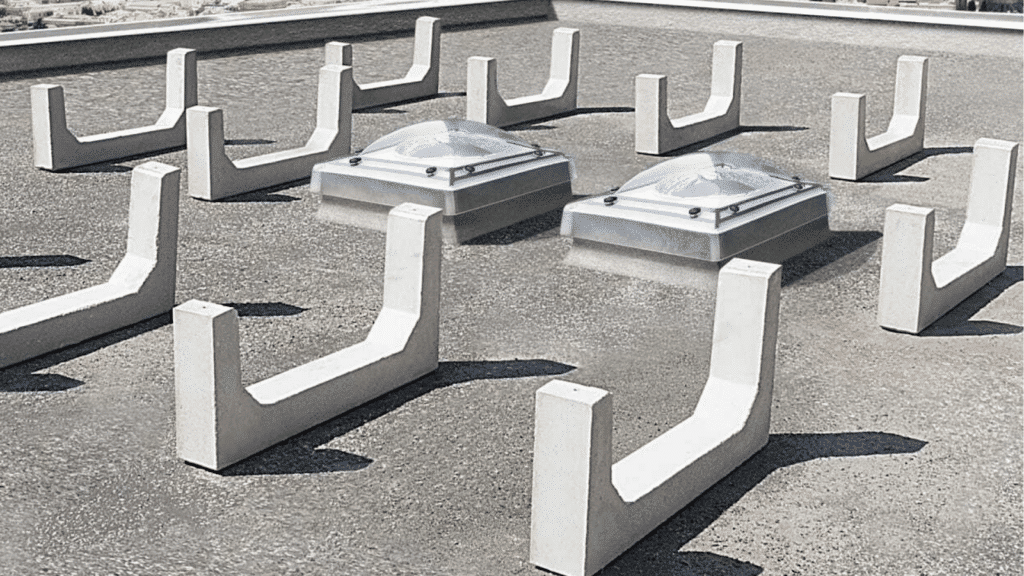

Caractéristiques du kit de fixation EasyWest

📏 Le kit de fixation EasyWest se distingue par ses matériaux robustes et ses dimensions bien pensées, garantissant une installation sécurisée et durable des panneaux solaires.

Matériaux et construction

Ce kit de Sun Ballast utilise principalement du béton, un matériau reconnu pour sa robustesse et sa durabilité. Que ce soit sous la pluie, la neige ou le vent fort, le kit EasyWest maintient une performance optimale, garantissant la protection et la stabilité des panneaux solaires. Sa résistance aux intempéries et à l’usure permet à ce matériau de garantir une longue durée de vie.

Le béton utilisé dans ce kit est un béton préfabriqué non armé, à l’intérieur duquel se trouve une tige de fer pour augmenter l’élasticité mécanique. Cette structure assure une robustesse exceptionnelle, même dans des conditions météorologiques extrêmes. Le béton respecte les normes UNI EN 206 et UNI 11104, ce qui garantit sa qualité et sa durabilité.

Dimensions et poids

Composant central du kit, le ballast de 28 kg offre un parfait équilibre entre stabilité et maniabilité. Les dimensions varient en fonction des modèles. Voici un tableau récapitulatif pour mieux comprendre les différences entre les deux articles :

Article	Dimensions de la palette (cm)	Quantité par palette	Poids de la palette (kg)
Art. 23010.EV	92 x 87 x 51	20 pièces	576 kg
Art. 23010.EP	124 x 87 x 72	20 pièces	582 kg

Ces caractéristiques permettent de stocker facilement les ballasts, tout en assurant une installation rapide et efficace sur le chantier.

Inclinaison et positionnement

Le kit EasyWest offre un angle d’inclinaison de 10°, idéal pour maximiser l’exposition solaire. Les modules sont positionnés horizontalement. Ils assurent une stabilité accrue et une meilleure gestion de l’espace sur les toits plats. Cette inclinaison optimise la capture des rayons solaires tout au long de la journée, maximisant ainsi la production d’énergie. De plus, le positionnement horizontal des modules permet une installation plus simple et plus rapide. Cela réduit ainsi les coûts de main-d’œuvre et minimise les risques d’erreurs lors de l’installation.

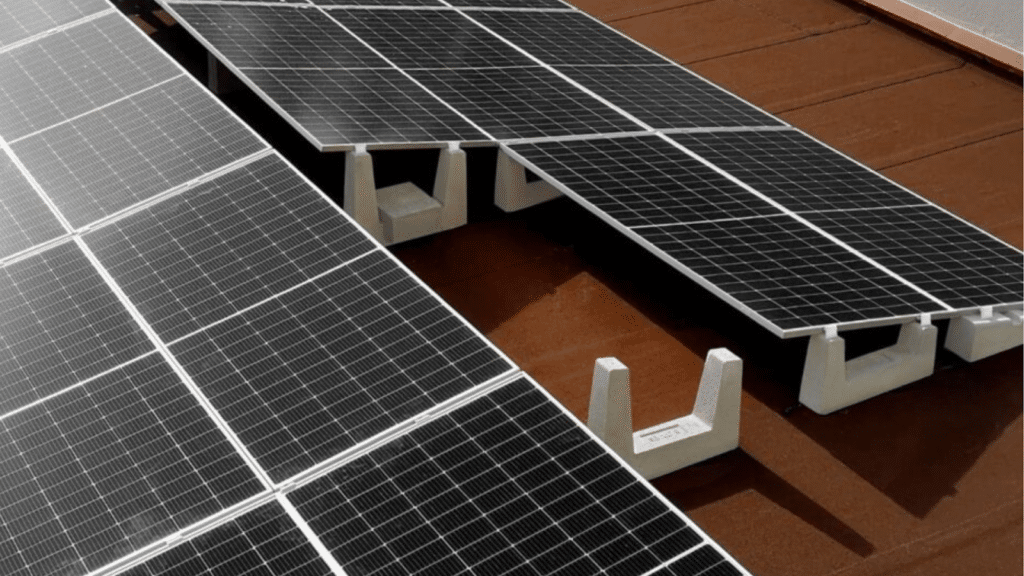

Avantages du kit EasyWest

🌞 Le kit EasyWest présente de nombreux avantages qui en font une solution privilégiée pour les installations solaires sur toitures plates.

• Installation facile : Conçu pour simplifier l’installation des panneaux solaires sur des toits plats avec une pente maximale de 5°, le système est rapide à monter sans nécessiter de perçage dans la toiture.
• Compatibilité universelle : Le kit peut être utilisé sur divers types de surfaces, y compris le sol, la terre battue et les surfaces pavées. Cela le rend extrêmement adaptable à différentes configurations de toits.
• Conformité aux normes : Le système est conforme aux normes UNI EN 206 et UNI 11104, et bénéficie d’une certification TUV pour la gestion de la qualité selon la norme ISO 9001:2015. Cela garantit une installation sûre et fiable.
• Maximisation de la résistance au vent : Grâce à la conception innovante de ses ballasts, le kit permet d’assembler tous les panneaux en une seule grille, offrant ainsi une structure stable et robuste, réduisant les risques de déplacement ou de dommages causés par le vent.
• Préservation de l’intégrité de la toiture : Le kit EasyWest ne nécessite aucun perçage dans la toiture, ce qui préserve l’intégrité de la surface et réduit les risques de fuites.

« Le matériau principal des ballasts SUN BALLAST® est le béton, ce qui permet une faible usure dans le temps et la capacité de résister aux perturbations les plus intenses et aux différentes conditions climatiques. »

Accessoires compatibles

Le kit EasyWest peut être complété par plusieurs accessoires pour optimiser l’installation :

• Bloc en U (23030.CRP) : Utilisé pour les lests de 5° avec des charges venteuses élevées, il ajoute un poids supplémentaire de 30 kg pour assurer une meilleure stabilité. Ce bloc est particulièrement utile dans les zones exposées à des vents forts, car il améliore la résistance globale du système et empêche tout déplacement des panneaux solaires.
• Gaine (KGN23125) : Tapis de protection en gomme de 0,5 cm d’épaisseur, il est coupé en 25 x 15 cm et doit être utilisé en quatre pièces sous chaque structure pour une protection optimale. La gaine protège la surface de la toiture contre les dommages et les abrasions, tout en assurant une meilleure adhérence des ballasts.

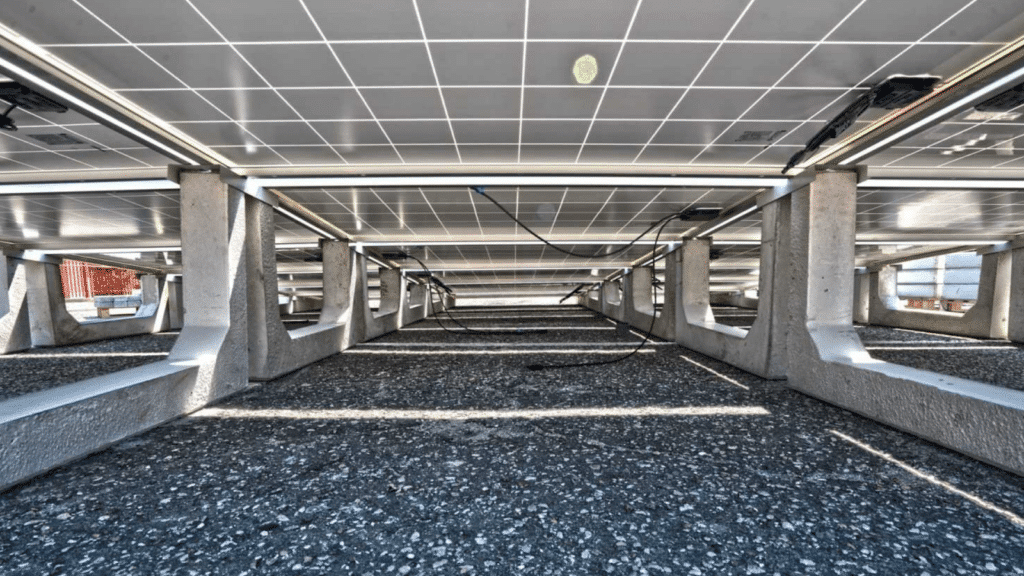

Comment installer le kit EasyWest ?

🛠️ Vous êtes prêt à installer votre kit EasyWest ? Voici un guide étape par étape pour vous aider à réaliser une installation parfaite.

Préparation de la surface

Avant de commencer, il est crucial de préparer correctement la surface de la toiture. Assurez-vous que la surface est propre, exempte de débris et de tout obstacle qui pourrait interférer avec l’installation. Une surface bien préparée garantit une installation plus facile et une meilleure performance du système.

Pose des gaines

Les gaines doivent être posées en utilisant un fil pour les aligner correctement par rapport au système. Placez les gaines aux extrémités de la surface d’appui du ballast pour assurer une distribution uniforme du poids et une protection contre les dommages potentiels à la toiture.

Installation des ballasts

Les ballasts doivent être positionnés sur les gaines avec soin. Utilisez un modèle de positionnement pour espacer les lests avec une tolérance de ±2 cm. Cela garantit une distribution uniforme et stable des ballasts, essentielle pour la performance globale du système.

Installation des panneaux photovoltaïques

Une fois les ballasts en place, vous pouvez commencer à installer les panneaux photovoltaïques. Positionnez les premiers panneaux et fixez-les avec les pinces fournies. Continuez l’installation des rangées suivantes progressivement, en vous assurant que chaque panneau est bien aligné et sécurisé.

Fixation des panneaux

Pour fixer les panneaux, utilisez des boulons en acier inoxydable M8 avec un couple de serrage de 12-14 Nm. Évitez d’utiliser des clés à chocs, car elles peuvent endommager les fixations. Suivez les instructions de montage du fabricant pour garantir une installation correcte et sécurisée.

Conclusion

Le kit de fixation EasyWest de Sun Ballast est une solution idéale pour l’installation de panneaux solaires sur toits plats. Grâce à ses matériaux robustes, sa facilité d’installation et sa compatibilité universelle, il répond aux besoins des planificateurs et installateurs cherchant à maximiser la production d’énergie solaire. Avec les supports Sun Ballast, les panneaux photovoltaïques peuvent être posés sur n’importe quel type de couverture. Que vous soyez un professionnel ou un particulier, choisir le kit EasyWest, c’est opter pour une solution efficace, durable et facile à installer.
