Installer un kit solaire plug and play en triphasé : faisabilité et solutions

Les kits solaires plug-and-play sont une solution énergétique de plus en plus populaire, surtout pour les propriétaires utilisant un système électrique triphasé.

Si vous vous demandez comment ces kits solaires peuvent s’intégrer dans votre système électrique triphasé, ne vous inquiétez pas ! Azaneo est là pour vous aider. Dans cet article, nous explorerons le fonctionnement de ces panneaux dans un réseau triphasé et partagerons des conseils pour une installation solaire optimale.

Type d’Installation	🔄 Fonctionnement	🔝 Avantages	❗ Inconvénients
Un kit sur une phase (avec Linky)	Répartition automatique sur les trois phases	Utilisation optimale de l’énergie produite	Nécessite une répartition précise des appareils
Plusieurs kits sur plusieurs phases	Répartition équilibrée manuellement ou via Linky	Robuste et adaptable à différents types de systèmes triphasés	Réquiert une installation physique des kits
Branchement au tableau électrique	Utilisation de micro-onduleurs ou onduleurs triphasés	Répartition équilibrée de l’électricité sur les phases	Nécessite une installation plus complexe et une planification détaillée

Comprendre l’installation en triphasé

Le système triphasé se démarque par son utilisation répandue dans divers secteurs industriels ainsi que dans certains foyers nécessitant une grande quantité d’énergie. Contrairement à son homologue monophasé, qui s’appuie sur une phase unique et un neutre, le triphasé repose sur trois phases distinctes. Chacune est décalée de 120 degrés par rapport aux autres, favorisant une répartition équilibrée de la charge électrique.

Cette configuration confère au triphasé une capacité accrue à fournir de l’électricité, idéale pour les besoins énergétiques élevés de certains ménages. Dans ce système, les phases fonctionnent de manière autonome tout en collaborant harmonieusement pour alimenter une diversité d’équipements électriques. Ils assurent ainsi une alimentation stable et fiable. Une flexibilité supplémentaire réside dans sa capacité à gérer des charges asymétriques. Elle garantit un fonctionnement sans heurts malgré les variations de consommation entre les phases.

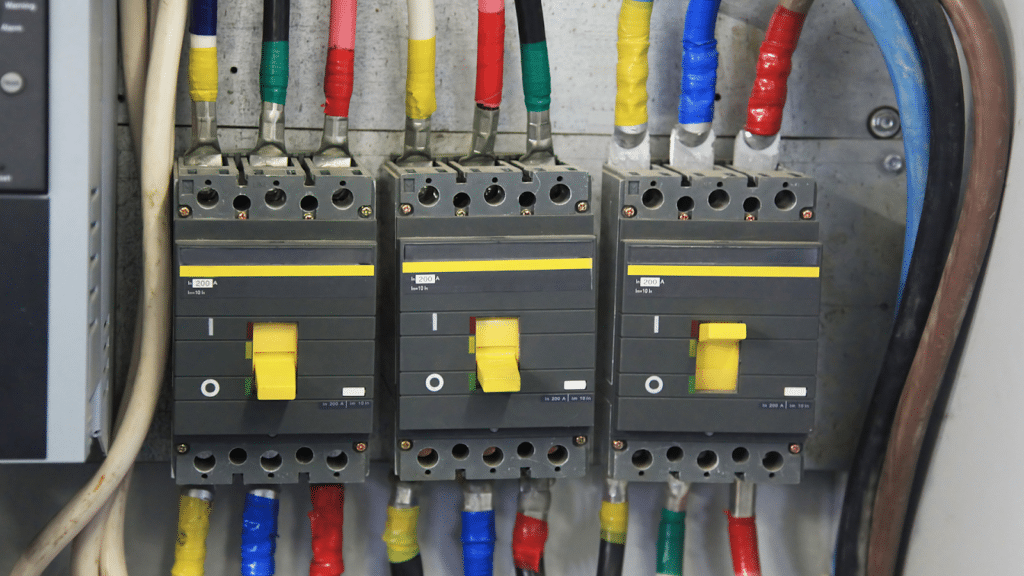

Avantages du triphasé pour les installations solaires

Le recours au triphasé offre une expansion significative de la capacité de production d’électricité solaire par rapport au monophasé, permettant d’atteindre jusqu’à 36 kVA contre une limite de 12 kVA. Cette hausse ouvre la voie à des installations solaires plus vastes. Elle permet ainsi aux propriétaires de maximiser leur empreinte énergétique renouvelable. De plus, la distribution plus équilibrée de la puissance dans le triphasé s’avère précieuse dans le contexte de l’autoconsommation.

Les trois phases indépendantes permettent une répartition optimale de la charge électrique. Ils favorisent ainsi une utilisation efficiente de l’énergie solaire produite et réduisent la dépendance au réseau traditionnel. Ils entraînent également des économies significatives sur la facture d’électricité. La capacité du triphasé à tolérer des charges asymétriques se révèle également bénéfique dans les installations solaires. Pour cela, la production d’électricité peut fluctuer selon les conditions météorologiques et l’ensoleillement.

La robustesse et la fiabilité du triphasé fournissent une infrastructure solide. Elle garantit une alimentation électrique constante, essentielle pour maximiser la performance des panneaux solaires et assurer une production d’énergie cohérente à long terme.

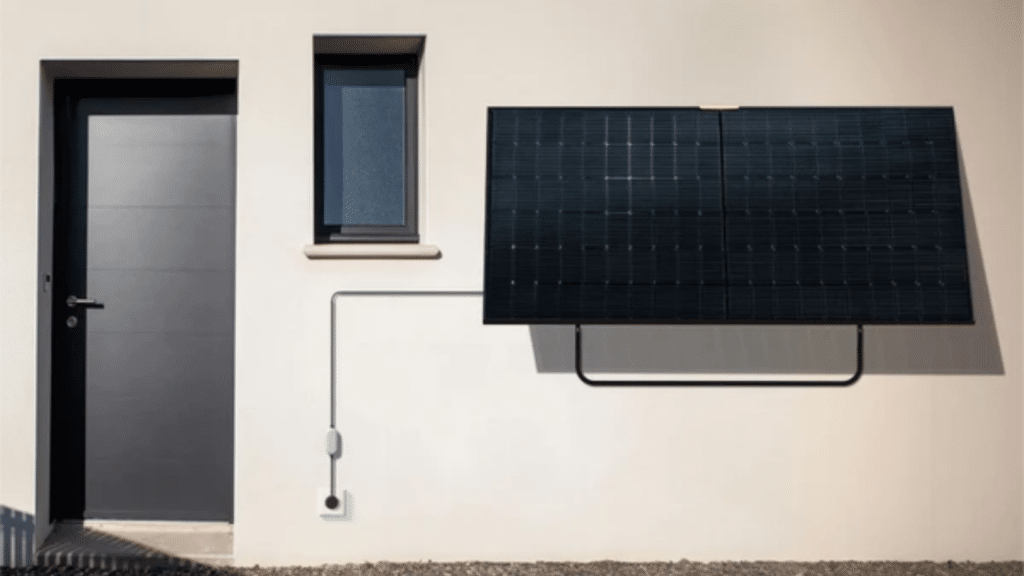

Fonctionnement des panneaux solaires plug and play en triphasé

Les kits solaires plug and play sur un circuit électrique en triphasé fonctionnent de manière similaire aux installations classiques. Cependant, quelques ajustements peuvent être nécessaires pour optimiser leur performance.

Kit solaire monophasé sur installation triphasé

Si vous utilisez un kit solaire composé de panneaux solaires reliés à des micro-onduleurs monophasés ou des onduleurs monophasés, le fonctionnement dépendra de la présence ou non d’un compteur Linky. Ce dernier permet de répartir l’électricité solaire reçue sur les différentes phases du système électrique.

Avec compteur Linky

Si votre domicile est équipé d’un compteur Linky, la répartition de l’électricité solaire générée par un kit plug and play se fait automatiquement sur les différentes phases du système. Le compteur Linky agrège la consommation des trois phases et ajuste l’injection du surplus d’électricité. Cela rend cette configuration similaire à une installation monophasée, voire plus avantageuse en limitant les risques de surplus de production.

Sans compteur Linky

En l’absence de compteur Linky, le kit solaire alimente uniquement la phase à laquelle il est connecté. Il est alors recommandé de brancher le kit sur la phase présentant la plus grande consommation électrique, comme celle alimentant le ballon d’eau chaude. Une alternative consiste à répartir plusieurs kits solaires sur différentes phases pour maximiser l’utilisation de l’énergie solaire disponible.

Avec plusieurs kits solaires

Lorsque vous exploitez plusieurs kits solaires plug and play connectés à différentes phases, leur fonctionnement demeure similaire, qu’un compteur Linky soit présent ou non. En présence d’un compteur Linky, ce dernier distribue l’électricité solaire captée sur les phases reliées aux stations. Il la répartit ensuite sur les autres phases du réseau. Il agrège ainsi la consommation des trois phases et soustrait l’injection des surplus des phases de branchement pour calculer la consommation nette. Cette méthode, symbolisée par l’équation PappTotal = PappConsoL1 + PappConsoL2 + PappConsoL3 – PprodL1, s’apparente à une installation monophasée et peut même s’avérer plus avantageuse, réduisant les risques de surplus de production.

En l’absence d’un compteur Linky, les stations solaires fournissent de l’électricité uniquement aux phases du circuit de la prise extérieure auxquelles elles sont connectées. Ils alimentent ainsi uniquement les appareils branchés sur ces phases. Dans ce cas, il est judicieux de connecter les stations solaires aux phases les plus sollicitées, où résident généralement les appareils énergivores tels que les ballons d’eau chaude. Un électricien qualifié peut également réorganiser le positionnement des gros appareils consommateurs sur les bonnes phases du tableau électrique.

Kit solaire branché au tableau électrique

Lorsque vous raccordez directement votre installation au tableau électrique, cela dépasse la simplicité du plug and play. Cela nécessite l’usage d’un coffret de protection spécifique installé à proximité du tableau. Pour les kits solaires reliés au tableau électrique, il est recommandé d’opter pour des micro-onduleurs ou des onduleurs triphasés conjointement avec vos panneaux solaires. Ils assurent ainsi une répartition équilibrée sur les trois phases via un coffret de protection triphasé dédié. En alternative, une répartition physique peut être réalisée à l’aide de coffrets de raccordement distincts ou adaptés.

Si vous disposez déjà de micro-onduleurs monophasés, vous pouvez créer jusqu’à trois chaînes de panneaux et les relier chacune à une phase via un coffret de protection spécial. En règle générale, avec une installation solaire triphasée d’au moins 3 kWc, soit un minimum de 8 panneaux, atteindre une autoconsommation totale de la production pour un foyer moyen s’avère difficile. Dans ce cas, l’utilisation d’une batterie virtuelle est recommandée pour valoriser l’excédent de production.

Comparatif des types d’installations

Type d’installation	Fonctionnement	Avantages	Inconvénients
Un kit solaire sur une phase	Répartition de l’électricité sur les trois phases (Linky)	Utilisation optimale de l’énergie produite	Nécessite une répartition précise des appareils
Plusieurs kits sur plusieurs phases	Répartition équilibrée de l’électricité	Robuste et adaptable à différents types de systèmes triphasés	Réquiert une répartition physique des kits
Branchement au tableau électrique	Utilisation de micro-onduleurs ou onduleurs triphasés	Répartition équilibrée de l’électricité sur les phases grâce à des équipements spécialisés	Nécessite une installation plus complexe et une planification détaillée

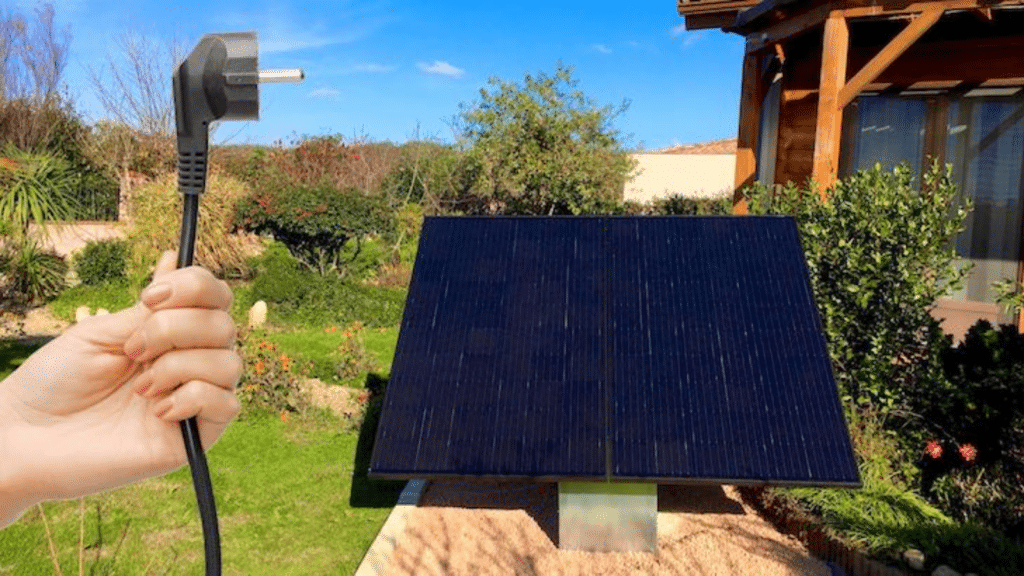

Raccordement d’un kit solaire triphasé

Dans cette section, nous détaillons les différentes méthodes de raccordement des kits solaires triphasés, que ce soit via une connexion plug and play ou sur le tableau électrique principal ou secondaire. Voici comment se déroule chaque type de raccordement :

• Raccordement d’un panneau solaire plug and play sur triphasé : Le raccordement se fait sur des prises de courant simples, soit sur une seule phase, soit sur plusieurs phases si plusieurs stations solaires sont branchées à des circuits de prises de différentes phases.
• Raccordement d’un panneau solaire monophasé avec coffret sur triphasé : Si vous utilisez des micro-onduleurs monophasés de 230V, il est recommandé de diviser le nombre total de panneaux en trois groupes. Chaque chaîne de panneaux est ensuite branchée sur une phase à l’aide d’un coffret de protection spécial fourni. Par exemple, si vous avez 12 panneaux, vous pouvez former trois chaînes de 4 panneaux chacune. Ensuite, vous amenez le câble de chaque groupe de 4 panneaux vers ce coffret, qui alimente ensuite l’une des trois phases disponibles.

Conclusion

L’installation d’un kit solaire plug and play en triphasé est tout à fait réalisable et offre de nombreux avantages en termes de production d’électricité et d’autoconsommation. Grâce aux solutions adaptées disponibles sur le marché, il est possible de mettre en place un système efficace et durable. Il contribue ainsi à la transition vers les énergies renouvelables.Si vous êtes prêt à vous engager dans l’autoconsommation et à réaliser des économies d’électricité, n’hésitez pas à explorer les solutions disponibles sur le marché et à solliciter l’expertise de professionnels pour des conseils personnalisés. Chez Azaneo, nous sommes là pour vous accompagner dans votre démarche vers l’autonomie énergétique, en vous proposant des solutions adaptées à vos besoins et à votre budget.
