Comment choisir les onduleurs pour vos panneaux solaires photovoltaïques ?

Au cœur d’une installation photovoltaïque, l’onduleur solaire joue un rôle primordial en agissant tel un chef d’orchestre. Sa principale fonction est de transformer de manière harmonieuse le courant continu émis par les panneaux en un courant alternatif utilisable. Mais ses compétences ne s’arrêtent pas là, car il excelle dans d’autres tâches au sein du système photovoltaïque. Sur le marché, vous trouverez différents types d’onduleurs solaires, chacun possédant ses propres caractéristiques que nous vous détaillerons.

🔌 Type d’Onduleur	🔄 Fonction	💰 Coût Relatif
Onduleur de chaîne	Gère une installation uniforme; arrête la production si un panneau tombe en panne.	€€
Micro-onduleur	Placé derrière chaque panneau; permet une production indépendante.	€€€
Onduleur hybride	Combine les caractéristiques des deux premiers types; suivi précis de chaque panneau.	€€€

Qu’est-ce qu’un onduleur photovoltaïque ?

Tel un alchimiste de l’énergie, l’onduleur solaire revêt une importance capitale dans le bon fonctionnement de vos panneaux solaires. Son rôle est de transformer l’énergie solaire captée en électricité utilisable. En effet, les panneaux produisent un courant continu où les électrons circulent invariablement dans une seule direction, du négatif vers le positif.

Cependant, dans notre utilisation quotidienne, l’électricité prédominante est généralement sous forme de courant alternatif, où les électrons alternent leurs sens de circulation, accompagnés d’une tension sinusoïdale. C’est ce courant alternatif qui est adapté à la sortie de votre installation photovoltaïque.

Comment fonctionne un onduleur photovoltaïque ?

Le convertisseur solaire, également appelé onduleur solaire, orchestre la conversion de l’énergie solaire en électricité utilisable. Il convertit le courant continu généré par les panneaux solaires en courant alternatif de 230V.

Il y a environ cinquante ans, une branche de la physique appelée « électronique de conversion d’énergie » ou plus communément « électronique de puissance, » a vu le jour pour transformer l’énergie sans altérer sa nature. Malgré les efforts pour minimiser les pertes d’énergie, celles-ci demeurent inévitables en raison de certaines imperfections dans les composants électroniques utilisés. En général, le rendement de l’onduleur solaire ne dépasse pas 98 %.

L’électronique de puissance a engendré plusieurs outils convertisseurs, dont certains sont largement utilisés en électronique moderne :

• Les onduleurs, qui convertissent le courant continu en courant alternatif.
• Les redresseurs, qui transforment le courant alternatif en courant continu.
• Les hacheurs, qui ajustent la tension du courant.
• Les gradateurs, qui régulent la tension et l’intensité du courant.

À quoi sert un onduleur pour panneau solaire ?

L’onduleur photovoltaïque opère une transformation essentielle en convertissant le courant produit par vos panneaux solaires en un courant alternatif exploitable. Cela vous permet de bénéficier d’une autoconsommation électrique enrichissante, voire d’injecter l’excédent dans le réseau d’Enedis.

Mais son rôle ne se limite pas là, car il assure également plusieurs autres tâches indispensables :

• Régulation de la tension des panneaux : Comme un directeur artistique, il optimise la production et limite les pertes.
• Protection de l’installation : Tel un vigilant gardien du circuit, le disjoncteur veille à la sécurité de l’installation et des occupants du logement équipé de panneaux photovoltaïques.
• Gestion d’une installation avec batterie : Comme un maestro dirigeant une symphonie énergétique, l’onduleur gère une installation photovoltaïque équipée d’une batterie.
• Suivi en temps réel : Grâce à un logiciel de suivi en temps réel, il offre aux propriétaires la possibilité de maximiser leur consommation et de composer une symphonie financière harmonieuse avec leurs panneaux solaires.

Qu’il s’agisse d’une petite installation ou d’une grande ferme solaire, l’onduleur photovoltaïque est un élément indispensable.

« L’efficacité des onduleurs dans les installations photovoltaïques est cruciale pour maximiser le rendement de l’énergie solaire. Nous devons continuer à investir dans la recherche et le développement de technologies avancées pour accélérer la transition énergétique. »

Angela Merkel

Comment choisir un onduleur solaire ?

Avant d’acquérir un onduleur solaire, il est primordial de se renseigner afin de s’assurer que cet appareil répondra pleinement à vos attentes. Outre le prix, d’autres critères fondamentaux entrent en jeu. Voici les tips d’Azaneo pour bien choisir votre onduleur :

Évaluez sa puissance

En analysant les spécifications techniques des onduleurs solaires, il existe deux types de puissances : la puissance nominale et la puissance crête. L’onduleur peut délivrer en continu sur une longue durée une puissance maximale, appelée puissance nominale. Il est donc recommandé de déterminer la puissance nominale nécessaire pour tous les appareils électriques utilisés en même temps.

Ensuite, il faut s’assurer que la puissance est en dessous de celle de l’onduleur. La puissance crête correspond à la puissance maximale que l’onduleur peut fournir pendant environ 5 secondes. Ce dernier permet de mettre en marche certains appareils nécessitant une forte intensité de courant.

Il est important de vérifier que l’onduleur solaire a une puissance crête supérieure à celle nécessaire pour le démarrage cumulé de vos appareils. Pour faire face à d’éventuelles consommations imprévues, il est conseillé de prévoir une marge de 20 %.

Vérifiez son rendement

Le rendement est exprimé en pourcentage. Il correspond au rapport entre la puissance utile et la puissance absorbée par le convertisseur. Choisissez donc un onduleur solaire performant avec un rendement élevé de 95 % à 98 % afin de prévenir toute perte d’énergie.

Contrôlez ses tensions d’entrée et de sortie

Assurez-vous que l’onduleur solaire peut gérer la tension en courant continu provenant des batteries et des panneaux solaires en entrée. Veillez à ce qu’il fournisse en sortie une tension de 220/230V, conforme aux besoins des appareils utilisant le courant alternatif.

Examinez sa forme du signal

Pour les installations électriques, il est vivement conseillé de choisir des onduleurs produisant une onde sinusoïdale. Ils génèrent un courant similaire à celui du réseau de distribution. Si vous choisissez un onduleur à onde carrée en raison de son coût moindre, assurez-vous qu’il est compatible avec tous vos appareils résistifs.

Si vous recherchez un bon rapport qualité-prix, les onduleurs à ondes trapézoïdales, également désignés comme quasi-sinus, pourraient être une option intéressante pour alimenter certains appareils. Pour les applications connectées au réseau électrique, le couplage réseau est particulièrement le choix idéal. Il peut facilement s’adapter à la fréquence du réseau et dispose d’une déconnexion automatique.

Vous pouvez choisir le bon onduleur solaire et optimiser l’efficacité de votre installation photovoltaïque en suivant ces conseils.

Quel onduleur choisir pour photovoltaïque ?

Il est crucial de faire un choix minutieux pour l’onduleur idéal. Il fait partie des piliers essentiels de votre installation solaire.

Trois options d’onduleurs s’offrent à vous, chacune présentant ses particularités :

• L’onduleur de chaîne : C’est l’appareil le plus couramment utilisé, conçu pour gérer une installation de panneaux solaires où tous les modules ont la même inclinaison et orientation. Cependant, en cas de panne d’un panneau solaire, la production électrique s’arrête automatiquement. Pour dépasser cette limite, il est possible d’installer des optimiseurs solaires en complément.

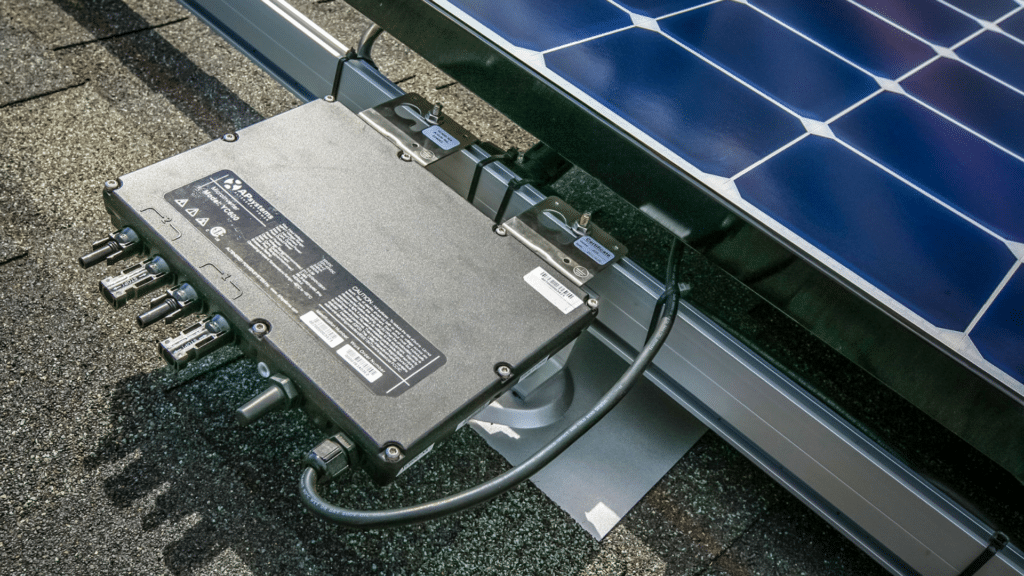

• Le micro-onduleur : Cette option résout le problème lié à l’onduleur de chaîne en plaçant un micro-onduleur derrière chaque panneau solaire. Ainsi, la production reste indépendante, et en cas de panne d’un module, les autres continuent de fonctionner normalement. Bien que plus compact que l’onduleur de chaîne, le micro-onduleur implique un investissement financier légèrement plus élevé en raison du nombre d’unités à installer.
• L’onduleur hybride : Combinant les caractéristiques du micro-onduleur et de l’onduleur classique, il offre un suivi précis de chaque panneau grâce à un onduleur central doté d’un calculateur de puissance individuel pour chaque module.
